Обзор

Особенностью суперпозиционных зажигающих устройств является генерирование поджигающих импульсов без нагрузки пускорегулирующего аппарата высоким напряжением. Техника наложения обеспечивает создание воспроизводимых характеристик процесса поджига, параметры которого в данном случае не зависят ни от используемого пускорегулирующего аппарата, ни от колебаний напряжения сети. Как правило, импульсные зажигающие устройства применяются только со специально предназначенными для них пускорегулирующими аппаратами. Интегрированная схема отключения неисправных ламп минимизирует нагрузку на пускорегулирующие аппараты. Повторные попытки зажигания в режиме «импульс – пауза» позволяют добиться еще более значительного снижения нагрузки на ПРА.

Зажигающие устройства «Tridonic» обеспечивают надежное зажигание лампы даже при напряжении сети 198 В (напряжение включения). После поджига лампы зажигающее устройство сразу отключается, чтобы избежать повреждения лампы. Благодаря использованию комплектующих элементов высокого качества и с малыми допусками достигается высокое значение напряжение отключения – 185 Ватт.

Превышение температуры в зажигающем устройстве (перегрев) определяет область применения данного устройства и поэтому считается существенным параметром. Саморазогрев зажигающих устройств «Tridonic» минимален, что открывает дополнительные возможности для конструкторов светильников.

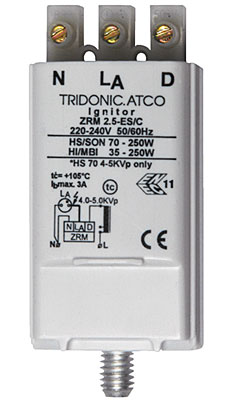

Суперпозиционные зажигающие устройства

В этих зажигающих устройствах поджигающее напряжение создается интегрированным импульсным трансформатором по принципу наложения. Трансформатор преобразует сетевое напряжение в необходимое для работы лампы напряжение зажигания (до 5 кВ).

«Умная» конструкция схемы коммутации управляет процессом поджигания, поэтому для суперпозиционных зажигающих устройств «Tridonic» характерна высокая системная надежность и воспроизводимость поджигающих импульсов, которые практически не зависят от колебаний напряжения сети.

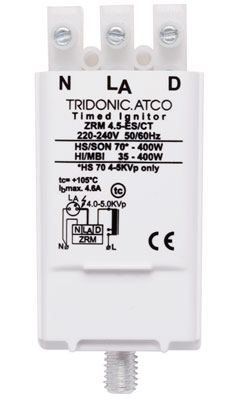

Суперпозиционные зажигающие устройства с таймером

Натриевые и металлогалогенные лампы, используемые со стандартными зажигающими устройствами, в конце срока службы начинают работать со сбоями, например, мигают. Предотвратить это явление помогут импульсные суперпозиционные зажигающие устройства с интегрированным цифровым таймером и зажиганием «импульс-пауза». Зажигающее устройство ZRM ES/CT генерирует поджигающие импульсы не постоянно, а в запатентованном двухчастном ритме, что создает оптимальные условия для поджига лампы.

Благодаря паузам после периода горения у лампы есть время остыть. Это существенно ускоряет перезапуск горячих ламп. Благодаря поджиганию в режиме «импульс-пауза» время нахождения системы в неисправном состоянии значительно сокращается.

The lamp has time to cool down in the pauses after ignition. This leads to much faster restarts for hot lamps. Thanks to pulse-pause ignition the system downtime is reduced considerably.

μ-чип таймера, интегрированного в суперпозиционное зажигающее устройство, является основным элементом прибора. Чип контролирует логику зажигания и автоматическую систему отключения. Также предусмотрена функция автоматического перезапуска. Она необходима для осветительных систем, работающих в круглосуточном режиме (освещение туннелей, цехов и т.д.).


Импульсные зажигающие устройства

В импульсных зажигающих устройствах высоковольтный импульс создается только при взаимодействии устройства с пускорегулирующим аппаратом. Данное взаимодействие осуществляется через отдельный вывод пускорегулирующего аппарата, специально разработанного для применения с импульсными зажигающими устройствами и рассчитанного на воздействие высокого напряжения поджигающих импульсов. Поскольку высоковольтный импульс при поджигании лампы генерируется в пускорегулирующем аппарате, энергия поджига может быть очень большой.

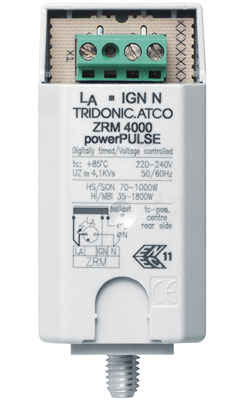

Зависимость выходного напряжения от напряжения сети компенсирует цифровое импульсное зажигающее устройство Tridonic ZRM powerPULSE, в котором созданием поджигающих импульсов управляет микропроцессор. Благодаря этому при возникновении перенапряжения в сети не происходит перегрузки ни пускорегулирующего аппарата, ни проводки светильника. При пониженном же сетевом напряжении, а также в том случае, если соединительные провода очень длинные, постоянно обеспечивается подача необходимой энергии поджига.

В импульсном зажигающем устройстве ZRM powerPULSE олицетворены все преимущества так называемой технологии «импульс-пауза»: ускорение перезапуска и сокращение времени существования электромагнитных помех при поджиге.

Еще одна характерная особенность этого зажигающего устройства – интегрированный «счетчик трех запусков». Он прекращает процесс зажигания после трех безуспешных попыток, что позволяет, среди прочего, избежать мигания ламп в конце срока их службы и не допустить перегрузки пускорегулирующего аппарата импульсами высокого напряжения.


Переключатели мощности

Переключатели мощности используются преимущественно для освещения улиц с целью снижения уровня освещения во внепиковые часы на 50 % и, как следствие, значительного сокращения энергозатрат.

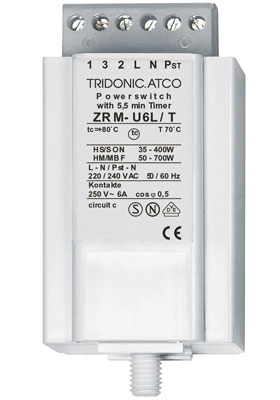

Компания «Tridonic» предлагает переключатели мощности для осветительного оборудования с линией управления и без нее. При наличии линии управления используется переключатель мощности ZRM U6L. Устройство также предлагается с таймером выдержки времени. Таймер обеспечивает эксплуатацию лампы на полной мощности на протяжении заданного времени во время фазы запуска, что способствует продлению срока службы лампы.

Для оборудования без линии управления используется переключатель мощности ZRM U6M. Время включения и выключения можно задать централизованно даже после установки осветительного прибора. ZRM U6M подходит как для магнитных пускорегулирующих аппаратов с силовыми выводами, так и для электронных пускорегулирующих аппаратов PCIS outdoor DIM.

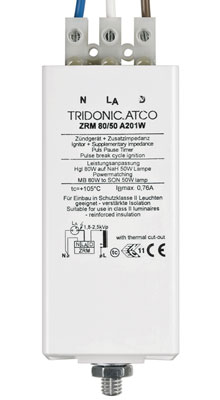

Дополнительные резисторы

Дополнительные резисторы используются при установке в имеющиеся осветительные приборы с неэффективными ртутными лампами энергосберегающих натриевых ламп.

Для выполнения такого рода переоснастки требуется дополнительный резистор с интегрированным цифровым зажигающим устройством. Поскольку имеющийся пускорегулирующий аппарат продолжает эксплуатироваться, переоснастка проста и выгодна.

Дополнительные резисторы ZRM A001 и ZRM B001 производства компании «Tridonic» имеют усиленную изоляцию и интегрированную схему отключения при неисправности лампы. Следовательно, они подходят для изделий с классом защиты II. Дополнительные резисторы предлагаются в корпусах двух форм (на выбор) и реализуются с соединительными проводами длиной 500 мм.

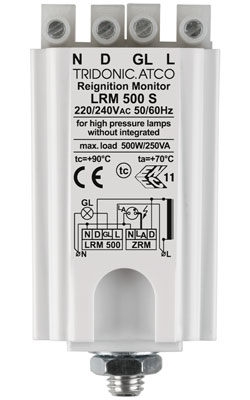

Применение дополнительной лампы во время поджига

Поскольку лампам высокого давления требуется определенное время выхода на полную мощность, для восполнения фазы разгорания может включаться дополнительная лампа. Она дает достаточно света на время разгорания лампы высокого давления. Дополнительной лампой управляет устройство LRM 500. Как только лампа высокого давления разгорается (около 90 % мощности), дополнительная лампа отключается.


Применение дополнительной лампы во время поджига

Зажигающие устройства и переключатели мощности «Tridonic» сертифицированы на соответствие Европейским нормам сертификации электротехнических изделий (ENEC), им присвоен знак CE. Также данные изделия соответствуют всем релевантным европейским и международным стандартам по безопасности и технологическому процессу.
