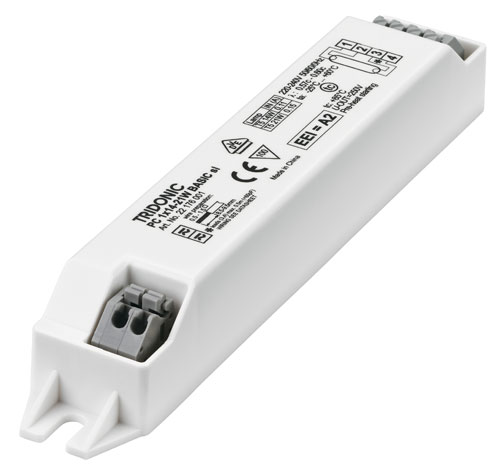

PC BASIC sl, 4 – 28 Вт

PC BASIC

Описание продукта

  • Класс энергоэффективности CELMA A2
  • Расчётный срок службы 50.000 ч. (при ta = 50 °C и расчётном выходе из строя макс. 0,2 % устроиств на каждые 1.000 ч. работы)
  • Широкий диапазон температур (см. таблицу)
  • Автоматический перезапуск после замены ламп
  • Безопасное отключение дефектных ламп, отключение при достижении конца срока службы ламп
  • Тепловая защита в соответствии с EN 61347-2-3 C5e
  • Гарантия 5 лет
Автопрокрутка таблицы
Данные для заказа
тип Арт. № шт. в упаковке Упаковка Упаковка вес, шт.
для одноламповых светильников
PC 1x4-13 W BASIC sl 24138834 56 pc(s). 1.736 pc(s). 8.680 pc(s). 0,041 кг
PC 1x5-16 W BASIC sl 24138833 56 pc(s). 1.736 pc(s). 8.680 pc(s). 0,040 кг
PC 1x18-24 W BASIC sl 22176000 56 pc(s). 1.736 pc(s). 8.680 pc(s). 0,052 кг
PC 1x14-21 W BASIC sl 22176001 56 pc(s). 1.736 pc(s). 8.680 pc(s). 0,050 кг
PC 1x26 W BASIC sl 22176002 56 pc(s). 1.736 pc(s). 8.680 pc(s). 0,054 кг
Типы ламп:
T5
T8
TC-DEL
TC-F
TC-DD
T5c
Сертификаты:
CCC
VDE
RCM
CE
RoHs
Технические данные
диапазон переменного напряжения 198 – 264 В
диапазон постоянного напряжения 176 – 264 В (зажигание ламп ≥ 198 В пост. тока)
защита от перенапряжения 270 В перем. тока, 360 ч
включение ламп при определённом нагреве катодов ≤ 2 c
рабочая частогта ≥ 40 кГц
степень защиты IP20
Автопрокрутка таблицы
Технические данные
мощность лампы тип лампы тип (1) Арт. № Pазмеры, Д х Ш х В установочный размер D мощность лампы общая мощность EEI ток при 50 Гц λ при 50 Гц точка tc макс. oкружающая температура ta
220 В 240 В 220 В 240 В
для одноламповых светильников
1 x 4 Вт T16 (T5) PC 1x4-13 W BASIC sl 24138834 145 x 22 x 21 мм 136 мм 3,5 Вт 5,0 Вт A2 0,045 A 0,043 A 0,51C 0,48C 85 °C -25 ... +60 °C
1 x 6 Вт T16 (T5) PC 1x4-13 W BASIC sl 24138834 145 x 22 x 21 мм 136 мм 5,0 Вт 7,0 Вт A2 0,059 A 0,057 A 0,54C 0,51C 85 °C -25 ... +60 °C
1 x 8 Вт T16 (T5) PC 1x4-13 W BASIC sl 24138834 145 x 22 x 21 мм 136 мм 6,5 Вт 8,5 Вт A2 0,067 A 0,063 A 0,58C 0,56C 85 °C -25 ... +60 °C
1 x 5 Вт TC-SEL PC 1x5-16 W BASIC sl 24138833 145 x 22 x 21 мм 136 мм 4,5 Вт 6,5 Вт A2 0,055 A 0,051 A 0,54C 0,53C 90 °C -25 ... +60 °C
1 x 7 Вт TC-SEL PC 1x5-16 W BASIC sl 24138833 145 x 22 x 21 мм 136 мм 6,0 Вт 8,0 Вт A2 0,065 A 0,063 A 0,56C 0,53C 90 °C -25 ... +60 °C
1 x 9 Вт TC-SEL PC 1x5-16 W BASIC sl 24138833 145 x 22 x 21 мм 136 мм 7,5 Вт 10,0 Вт A2 0,078 A 0,073 A 0,58C 0,57C 90 °C -25 ... +60 °C
1 x 14 Вт T16 (T5) PC 1x14-21 W BASIC sl 22176001 145 x 22 x 21 мм 136 мм 12,5 Вт 14,5 Вт A2 0,117 A 0,120 A 0,58C 0,57C 85 °C -25 ... +60 °C
1 x 21 Вт T16 (T5) PC 1x14-21 W BASIC sl 22176001 145 x 22 x 21 мм 136 мм 17,5 Вт 20,0 Вт A2 0,147 A 0,151 A 0,60C 0,60C 85 °C -25 ... +60 °C
1 x 24 Вт T16 (T5) PC 1x18-24 W BASIC sl 22176000 145 x 22 x 21 мм 136 мм 21,5 Вт 25,0 Вт A2 0,180 A 0,170 A 0,62C 0,61C 85 °C -25 ... +60 °C
1 x 22 Вт T16-R (T5c) PC 1x18-24 W BASIC sl 22176000 145 x 22 x 21 мм 136 мм 21,5 Вт 23,5 Вт A2 0,180 A 0,170 A 0,62C 0,61C 85 °C -25 ... +60 °C
1 x 18 Вт T26 (T8) PC 1x18-24 W BASIC sl 22176000 145 x 22 x 21 мм 136 мм 15,5 Вт 18,0 Вт A2 0,140 A 0,130 A 0,60C 0,58C 85 °C -25 ... +60 °C
1 x 18 Вт TC-F PC 1x18-24 W BASIC sl 22176000 145 x 22 x 21 мм 136 мм 13,0 Вт 16,0 Вт A2 0,120 A 0,120 A 0,58C 0,57C 85 °C -25 ... +60 °C
1 x 18 Вт TC-L PC 1x18-24 W BASIC sl 22176000 145 x 22 x 21 мм 136 мм 14,0 Вт 16,5 Вт A2 0,130 A 0,120 A 0,59C 0,58C 85 °C -25 ... +60 °C
1 x 28 Вт TC-DD PC 1x26 W BASIC sl 22176002 145 x 22 x 21 мм 136 мм 21,5 Вт 25,0 Вт A2 0,180 A 0,170 A 0,62C 0,61C 90 °C -25 ... +50 °C
1 x 26 Вт TC-DEL PC 1x26 W BASIC sl 22176002 145 x 22 x 21 мм 136 мм 20,5 Вт 24,0 Вт A2 0,180 A 0,170 A 0,62C 0,61C 90 °C -25 ... +60 °C
1 x 26 Вт TC-TEL PC 1x26 W BASIC sl 22176002 145 x 22 x 21 мм 136 мм 21,0 Вт 24,5 Вт A2 0,180 A 0,170 A 0,62C 0,61C 90 °C -25 ... +60 °C
